Palancas
La palanca es una máquina simple que tiene como función transmitir una fuerza y un desplazamiento. Está compuesta por una barra rígida que puede girar libremente alrededor de un punto de apoyo llamado fulcro.
Puede utilizarse para amplificar la fuerza mecánica que se aplica a un objeto, para incrementar su velocidad o la distancia recorrida, en respuesta a la aplicación de una fuerza.
Ley de la palanca
En física, la ley que relaciona las fuerzas de una palanca en equilibrio se expresa mediante la ecuación:
- Ley de la palanca: Potencia por su brazo es igual a resistencia por el suyo.
Siendo P la potencia, R la resistencia, y Bp y Br las distancias medidas desde el fulcro hasta los puntos de aplicación de P y R respectivamente, llamadas brazo de potencia y brazo de resistencia.
Tipos de palancas
Poleas
Aquí teneis un resúmen:
LA PALANCA
EJERCICIOS
Problemas resueltos de Palancas
Ejercicios propuestos palancas I
Ejercicios propuestos palancas II
Ejercicios propuestos palancas III
MÁQUINAS Y MECANISMOS
Para ilustrar el tema, y que sea mucho más fácil de entender, se pueden ver una serie de videos y animaciones de los distintos mecanismos de transmisión y de transformación que se estudian en el tema:
MECANISMOS DE TRANSMISIÓN:
Transmisión por correa simple
Transmisión por correa cruzada
Transmisión por polea-correa compuesta
Engranajes:
Engranajes rectos:
Engranajes rectos con rueda loca
Engranajes rectos compuesto
Engranajes helicoidales
Transmisión por cadena:
APLICACIONES
MECANISMOS DE TRANSFORMACIÓN.
En estos mecanismos, el tipo de movimiento que tiene el elemento de entrada del mecanismo es diferente del tipo de movimiento que tenga el elemento de salida, es decir, el tipo de movimiento se transforma en otro distinto, de ahí el nombre de mecanismo de transformación.
Los mecanismos de transformación puede ser, a su vez, agrupados en dos grandes grupos:
- Mecanismos de transformación circular-lineal: En este caso, el elemento de entrada tiene movimiento circular, mientras que el elemento de salida tiene movimiento lineal. Ejemplo: El mecanismo piñón-cremallera.
- Mecanismos de transformación circular-alternativo: En este caso, el elemento de entrada tiene movimiento circular, mientras que el elemento de salida tiene movimiento alternativo. Ejemplo: El mecanismo de biela-manivela.
Veamos algunos de ellos, de uno en uno,…
Piñón - cremallera:
Este mecanismo convierte el movimiento circular de un piñón en uno lineal continuo por parte de la cremallera, que no es más que una barra rígida dentada . Este mecanismo es reversible, es decir, el movimiento rectilíneo de la cremallera se puede convertir en un movimiento circular por parte del piñón. En el primer caso, el piñón al girar y estar engranado a la cremallera, empuja a ésta, provocando su desplazamiento lineal.
En el siguiente vídeo podrás observar una de sus más extendidas aplicaciones: La dirección asistida. El conjunto de mecanismos que componen el sistema de la dirección tienen la misión de orientar las ruedas delanteras para que el vehículo tome la trayectoria deseada por el conductor. Cuando giras el volante de un automóvil, giras al mismo tiempo un piñón situado en el otro extremo del eje del volante. Este, a su vez, engrana a una cremallera que, al desplazarse, permite el giro de las ruedas que te permiten cambiar la dirección del coche…pero mejor es que observes el vídeo y así comprobarás su funcionamiento.
También se puede encontrar este mecanismo en los elevalunas manuales de un automóvil. Cuando queremos subir la ventanilla de nuestro coche, de forma manual, lo que hacemos en realidad es girar, además de la manivela, un piñón acoplado a una cremallera curva que tiene en un extremo una palanca articulada. Una vez más, un movimiento circular se trasnforma en otro lineal que esta vez pertenece a la luna.
La leva
En mecánica, una leva es un elemento mecánico hecho de algún material (madera,metal, plástico, etc.) que va sujeto a un eje y tiene un contorno con forma especial. De este modo, el giro del eje hace que el perfil o contorno de la leva toque, mueva, empuje o conecte una pieza conocida como seguidor.
Permite obtener un movimiento alternativo, a partir de uno circular; pero no nos permite obtener el circular a partir de uno alternativo (o de uno oscilante). Es un mecanismo no reversible, es decir, el movimiento alternativo del seguidor no puede ser transformado en un movimiento circular para la leva. Si haces clic sobre el dibujo de la derecha, verás a la leva en acción.
En resumen:
- Tipo de mecanismo: Transformación circular a alternativo.
- Elemento motriz: Leva, que describe un movimiento circular.
- Elemento conducido: Seguidor, que describe un movimiento alternativo.
También se puede apreciar en la siguiente animación la válvula de un cilindro de un motor de combustión accionada por una leva.
Biela - manivela
Este mecanismo transforma el movimiento circular de la manivela en un movimiento alternativo del pie de una biela, que es una barra rígida, cuyo extremo está articulado y unido a la manivela. Este sistema también funciona a la inversa, es decir, transforma el movimiento alternativo de la biela en un movimiento de rotación de la manivela. Este mecanismo es esencial, pues se utiliza en motores de combustión interna, máquinas de vapor, máquinas de coser, herramientas mecánicas, etc. En el caso de los motores de los coches, la manivela es sustituida por el cigüeñal, que arrastra los pistones del motor a través de las bielas.
En la siguiente imágen se puede observar el mecanismo en acción en el que se aprecia la biela (de color gris) unida a la manivela (circular) por un extremo. El otro extremo de la biela tiene el movimiento alternativo ya citado en el que podría fijarse, por ejemplo, un pistón. Véase también Motores de combustión.
El cigüeñal
El cigüeñal es un árbol de transmisión que junto con las bielas transforma el movimiento alternativo en circular, o viceversa. En realidad consiste en un conjunto de manivelas. Cada manivela consta de una parte llamada muñequilla y dos brazos que acaban en el eje giratorio del cigüeñal. Cada muñequilla se une una biela, la cual a su vez está unida por el otro extremo a un pistón. Observa la imagen y lo entenderás inmediatamente…
En la siguiente imagen puedes apreciar un cigüeñal real unido a sus respectivas bielas
Y por último, os muestro un corto vídeo donde se aprecia el movimiento del conjunto pistón, biela y cigüeñal.
Motor de explosión
Mecanismo de tornillo-tuerca
El mecanismo tornillo-tuerca, conocido también como husillo-tuerca es un mecanismo de transformación de circular a lineal compuesto por una tuerca alojada en un eje roscado (tornillo).
Si el tornillo gira y se mantiene fija lo orientación de la tuerca, el tornillo avanza con movimiento rectilíneo dentro de ella.
Por otra parte, si se hace girar la tuerca, manteniendo fija la orientación del tornillo, aquella avanzará por fuera de ésta. Este mecanismo es muy común en nuestro entorno, pues lo podemos encontrar en infinidad de máquinas y artilugios.
Evidentemente, este mecanismo es irreversible, es decir, no se puede convertir el movimiento lineal de ninguno de los elementos en circular.
El avance depende depende de dos factores:
- La velocidad de giro del elemento motriz.
- El paso de la rosca del tornillo, es decir, la distancia que existe entre dos crestas de la rosca del tornillo. Cuando mayor sea el paso, mayor será la velocidad de avance.
Veamos algunos instrumentos que incorporan este mecanismo:
En los siguientes enlaces podeis obtener más información y practicar:
Máquinas y Mecanismos I
Máquinas y Mecanismos II

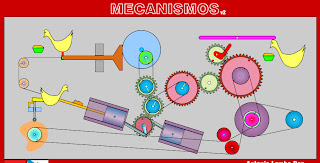

...y mira, aquí puedes reforzar tus conocimientos:

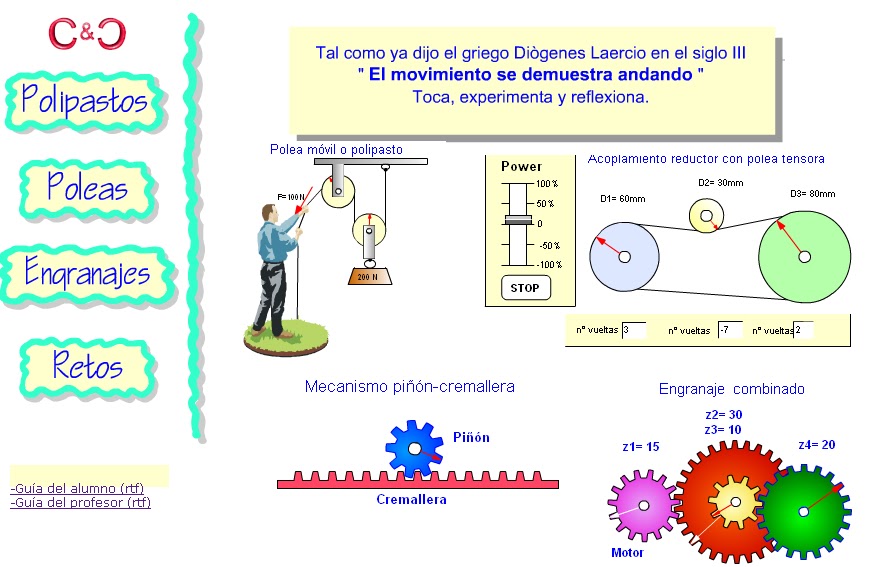

El movimiento se demuestra andando,asi que toca experimenta y reflexiona aquí
